ПАКЕР ГИДРОМЕХАНИЧЕСКИЙ
ПД-ГМ-195

Пакер гидромеханический ПД-ГМ 195.000-01 предназначен для герметичного разобщения интервалов скважины при эксплуатации в необсаженном стволе, при проведении исследований и изоляции зон поглощения и технологических операций, связанных с созданием избыточного давления в, над или под пакерной зонах.

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Принцип работы

На колонне труб пакер спускается в скважину до заданного интервала установки.

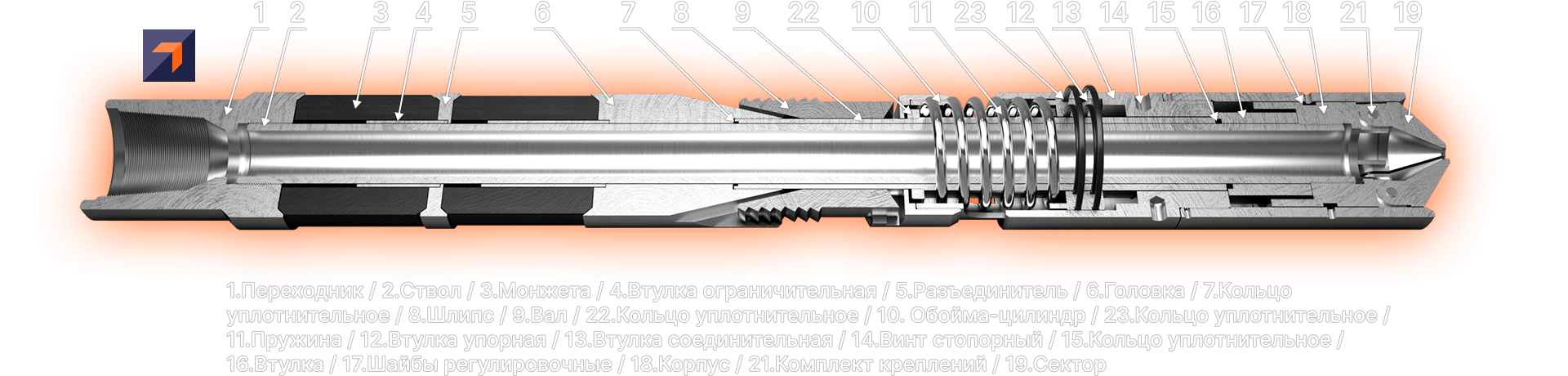

Во внутренней полости пакера создается избыточное давление, под воздействием которого Обойма-цилиндр 10 перемещает Шлипсы 8 по пазам в наклонной поверхности Головки 6 до контакта со стенками скважины.
Не снижая давления жидкости производится "разгрузка" транспортировочной колонны, под воздействием осевой нагрузки сверху Шлипсы 8 врезаются в стенки скважины фиксируя положение пакера, Манжеты 3 деформируясь герметично перекрывают затрубное пространство, Секторы 19 выходят из Кожуха 20 открывая подпакерную зону.
Пакер установлен.
Производятся запланированные технологические операции.
По завершении работ колонна труб поднимается при этом Ствол 2 перемещаясь вверх устанавливает Сектора 19 в исходное положение в Кожухе 20, Шлипсы 8 перемещаются по пазам в Головке 6 и Обойме-цилиндре 10 и при содействии Пружины 11 становятся в транспортное положение, Манжеты 3 принимают первоначальную форму.
Пакер в транспортном положении и готов для перемещения и работы в других интервалах скважины.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ и ПРЕИМУЩЕСТВА от других производителей

Возможность проведения различных технологических операций с созданием избыточного давления как под пакером так и над пакером;
Увеличено проходное отверстие до 71 мм;
Предусмотрена возможность быстрой замены манжет без полной разборки пакера в условиях буровой;
Положение возвратной пружины снизу.
Возможность промывки внутренней полости с пружиной через «окна» в Обойме-цилиндре и отверстия во втулке упорной для протока жидкости;
Шлипсы цельнометаллические с Т-образным соединением хвостовика с обоймой и по «Ласточкину хвосту» с головкой пакера (нет шарнирных соединений).
Ограничение хода сжатия манжет до диаметра скважины 240 мм.
Ограничение хода шлипсов до диаметра скважины 240 мм.
