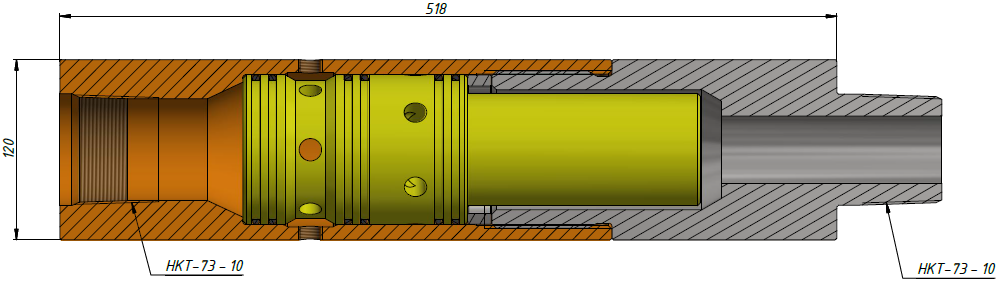

Клапан раздельной эксплуатации пластов КРЭ120, предназначен для автоматической раздельной эксплуатации двух продуктивных пластов разных по глубине залегания и величине давления в одной нефтяной скважине.
По желанию Заказчика возможно изготовление по чертежам.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметров и показателей;Значение
Длина без резьбы, мм;518,0
Диаметр наружный, мм;120,0
Суммарный проходной диаметр отверстий, мм;90,0
Присоединительные резьбы (Резьбы могут быть изменены по желанию Заказчика);НКТ73В
Давление автоматического переключения клапана, Мпа (Давление переключения может быть изменено по желанию Заказчика);1,1..1,6
Масса, не более кг;36,5
Порядок работы
• Клапан спускается на колонне труб НКТ в различных компоновках. • Эксплуатация возможна между двумя пакерами любой конструкции с последующим оставлением в интервале установки. Верхний пакер устанавливается выше верхнего интервала перфорации, второй между верхним и нижним продуктивными пластами. • Эксплуатация возможна с одним пакером. • Переключение клапана происходит автоматически за счёт накопленного давления в продуктивных пластах. При превышении давления на 1,1…1,6 Мпа в одном пласте над другим произойдёт автоматическое переключение в сторону большего давления. Конструкция клапана имеет два раздельных канала для прохождения жидкости не смешивая потоки из верхнего и нижнего горизонта.
особенности
• Конструкция не требует присутствия человека и переключением пластов. • Конструкция клапана имеет два раздельных канала для прохождения жидкости не смешивая потоки из верхнего и нижнего горизонта. • Возможность контролировать объём добычи из каждого пласта отдельно. • Возможность ремонтировать наземное и подземное оборудование без подъёма двупакерной компоновки из скважины. • Возможность проведения ревизии и смены механизма переключения на большее или меньшее давление в полевых условиях скважины. • Коррозионная стойкость внутренних деталей клапана.
