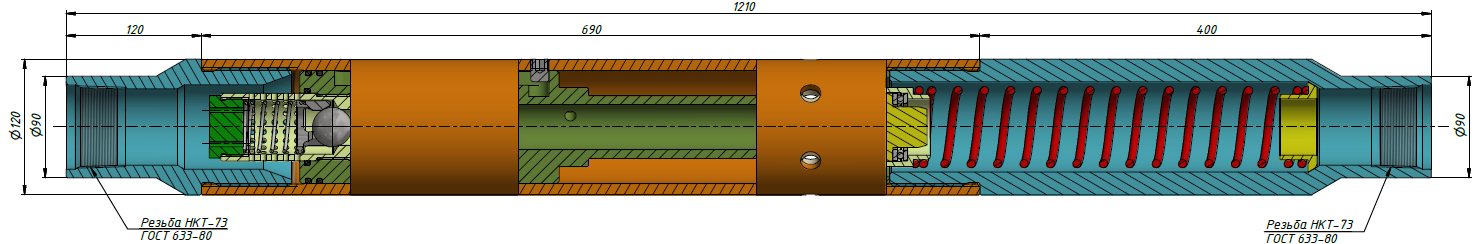

Переключатель пластов ПП120
Переключатель пластов ПП120 предназначен для раздельной эксплуатации двух нефтяных пластов разных по глубине залегания и величине давления в скважине.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Порядок работы
Оборудование спускается на колонне труб НКТ с одним или двумя проходными пакерами любой конструкции.
Переключение возможно двумя способами:
Способ №1:
В случаях механического способа переключения после спуска Оборудования, устье скважины должно быть оснащено лубрикатором. Переключения производятся при помощи груза спускаемым на геофизическом кабеле или проволоке. Переключение происходит за счёт нажатия грузом на механизм переключения. Одно нажатие – одно переключение.
Механизм переключения имеет три рабочих положения:
Способ №2:
В случаях гидравлического способа переключения необходимо создать избыточное давление над оборудованием превышающее давление переключения. Одно создание избыточного давления – одно переключение.
Переключение возможно двумя способами:
Способ №1:
В случаях механического способа переключения после спуска Оборудования, устье скважины должно быть оснащено лубрикатором. Переключения производятся при помощи груза спускаемым на геофизическом кабеле или проволоке. Переключение происходит за счёт нажатия грузом на механизм переключения. Одно нажатие – одно переключение.
Механизм переключения имеет три рабочих положения:
- Положение «1» для эксплуатации только верхнего пласта;
- Положение «2» для эксплуатации только нижнего пласта;
- Положение «3» для исследования обоих пластов одновременно.
Способ №2:
В случаях гидравлического способа переключения необходимо создать избыточное давление над оборудованием превышающее давление переключения. Одно создание избыточного давления – одно переключение.
Особенности
- Переключатель возможно использовать автономно или на хвостовике подземного оборудования.
- Конструкция Переключателя имеет раздельные каналы для прохождения жидкости не смешивая потоки из верхнего и нижнего горизонта и для одновременной добычи.
- Возможность контролировать объём добычи из каждого пласта отдельно и общей добычи из обоих пластов.
- При механическом способе переключения не нужно глушить скважину.
- При использовании Переключателя на хвостовике без обратного клапана возможна закачка реагентов в пласты.
